2.4G/5G双频WiFi6+双模蓝牙5.4模块MS-WB503S

MS-WB503S是一款高度集成的双频Wi-Fi 6和BT 5.4模块，适用于无线应用。支持2.4G/5GHz Wi-Fi 6，数据速率可达286Mbps，支持STA、AP、Wi-Fi Direct模式，支持STBC、波束成形、Wi-Fi6 TWT，支持WEP/WPA/WPA2/WPA3-SAE个人和MFP。

全国服务热线 133-7865-7558

产品特点

Product Features

WiFi 6
单芯片CMOS集成射频、调制解调器和MAC
支持2.4G/5GHz Wi-Fi6
数据速率高达286Mbps，支持20/40MHz带宽
支持5MHz/10MHz模式
接收灵敏度在11b 1M模式下-92dBm
发射功率在11b模式下高达21dBm，在HT/VHT/HE MCSO模式下位18dBm
同时支持STA、AP、Wi-Fi Direct模式
支持STBC、波束成形、Wi-Fi6 TWT
支持WEP/WPA/WPA2/WPA3-SAE个人和MFP。
BT 5.4
支持蓝牙2.1+EDR/3.0/4.x/5.3/5.4的所有强制性和可选特性
支持高级主从拓扑结构
其他
支持SDIO3.0/USB2.0/HCI_UART/PCM接口
集成低功耗定时器和看门狗

应用场景

Application scenario

物联网设备、无线设备

产品参数

Product Parameter

模组型号	MS-WB503S
产品描述	双频Wi-Fi 6和 BT 5.4模块
蓝牙标准	BT/BR/LE/EDR V5.4
蓝牙类别	1类
天线	外部（双频天线，支持2.4GHz和5.8GHz 频率）
频率范围	2.4G:2400MHz-2483.5MHz 5.8G:5725MHz-5850MHz
最大发射功率	WiFi：10 dBm、14dBm 蓝牙：6dBm
接收灵敏度	-92dBm
频带	2.4GHz、5GHz
最大吞吐量	2Mbps
电源电压	3.0~3.6 V
接口	UART/PCM
硬件接口	UART、GPIO、PCM、USB
工作温度	-20~+85℃（工业级）

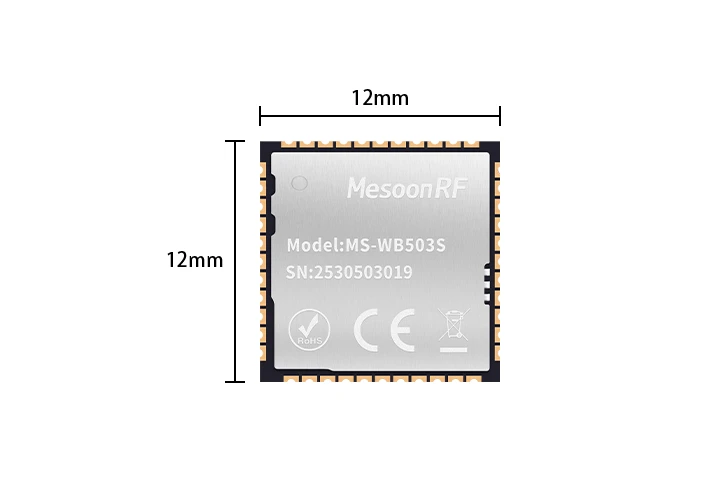

封装尺寸	12mm 12mm2.2mm
