小尺寸双模蓝牙模块EDR2.0+BLE5.0无线串口透传MS-BTD020R蓝牙扫码枪

MS-BTD020R工业级双模蓝牙模块，基于双模BR/EDR和LE系列工业级低功耗蓝牙芯片开发，它支持SPP，HID，GATT，ATT和其他配置文件。MS-BTD020R默认用UART作为编程接口，用户可以使用AT命令通过UART读取或写入模块的配置。

全国服务热线 133-7865-7558

产品特点

Product Features

完全兼容低功耗蓝牙5.0及以下标准
基于EDR+LE双模蓝牙处理器
2.4GHz蓝牙射频收发机
外设接口：
UART x2（最高支持4M波特率）；PWM x9；I2C x1
支持在线仿真和调试
支持协议：SPP，HID，GATT，ATT，GAP
最大发射功率6dbm
最大传输数据量50Kbyte/s
待机功耗2.0uA

应用场景

Application scenario

工业仪器、蓝牙打印机、蓝牙POS机、汽车电子、手持终端、医疗设备

产品参数

Product Parameter

模组型号	MS-BTD020D
蓝牙版本	BR / EDR 和 LE5.0
天线	陶瓷天线/外置天线
频率范围	2.402 ~ 2.480 GHZ
透传吞吐量	50Kbyte/s
最大发射功率	+6dBm
接受灵敏度	1/2/3Mbps:-93dBm
射频发射机电流 @0dBm	VDD=3.3V, 17.9mA
射频接收机电流	VDD=3.3V, 18.5mA
外设接口	GPIO:20个 ADC:5 通道 10 位精度 PWM:9 路 UART最高4M波特率
Flash	512K
电源电压	3.0~3.6 V
工作温度	-40~+85 °C（工业级）

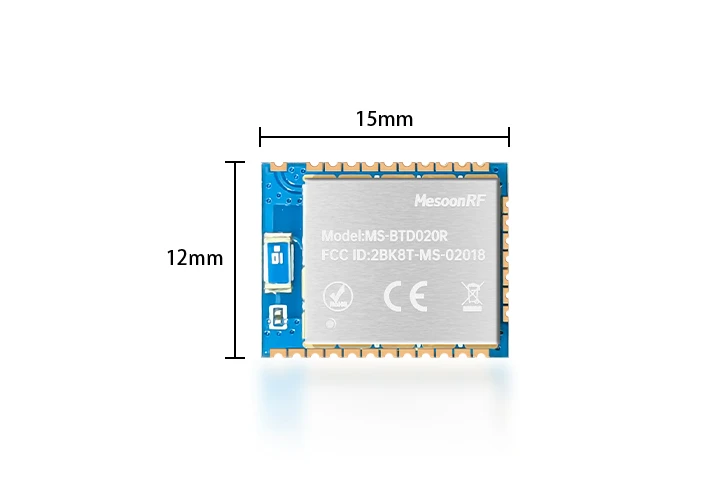

封装尺寸	15mm 12mm2mm
