2.4G单频WiFi4+双模蓝牙4.2物联网模组无线串口透传MS-WB213A

MS-WB213A是一款高度集成的低功耗WiFi蓝牙模块，兼具2.4GHz无线局域网(WLAN)和低能耗蓝牙(v4.2)通信控制器的功能。它采用计算能力高达600 MIPS的32位MCU单核/双核处理器，以及具有1T1R功能的WLAN基带、射频、蓝牙和外围设备。该模组支持外置天线，可增强设备的无线覆盖范围。

全国服务热线 133-7865-7558

产品特点

Product Features

WiFi
支持IEEE 802.11b/g/n协议
802.11n(2.4 GHz)速度高达150 Mbps
无线多媒体(WMM)
帧聚合(TX/RX A-MPDU,RX A-MSDU)
立即块确认(Immediate Block ACK)
重组(Defragmentation)
Beacon自动监测（硬件TSF）
4个虚拟Wi-Fi接口
同时支持基础结构型网络(Infrastructure BSS)Station模式/SoftAP模式/混杂模式（请注意MS-WB213A在Station模式下扫描时，SoftAP信道会同时改变）
天线分集

蓝牙
蓝牙V4.2标准，支持蓝牙4.2 BR/EDR和Bluetooth LE双模controller
支持标准Class-1、Class-2和Class-3，且无需外部功率放大器
增强型功率控制(Enhanced Power Control)
输出功率高达+9 dBm
NZIF接收器具有–94 dBm的BLE接收灵敏度
自适应跳频(AFH)
基于SDIO/SPI/UART接口的标准HCI
高速UART HCI，最高可达4 Mbps
同步面向连接/扩展同步面向连接(SCO/eSCO)
CVSD和SBC音频编解码算法
蓝牙微微网(Piconet)和散射网(Scatternet)
支持传统蓝牙和低功耗蓝牙的多设备连接
支持同时广播和扫描

应用场景

Application scenario

工业控制、智能家居、消费电子产品、服务机器人、音频设备、POS 机

产品参数

Product Parameter

模组型号	MS-WB213A
产品描述	WiFi 2.4GHz + BLE 4.2双模IoT 模组
天线	PCB板载天线/外接天线IPEX 座子（4代）
频率范围	2412MHz~2484MHz(2.4GHzISMBand)
最大发射功率	WiFi：+20dBm 蓝牙：9dBm
Flash	4M
电源电压	3.0~3.6V
工作温度	-20~+85℃（工业级）

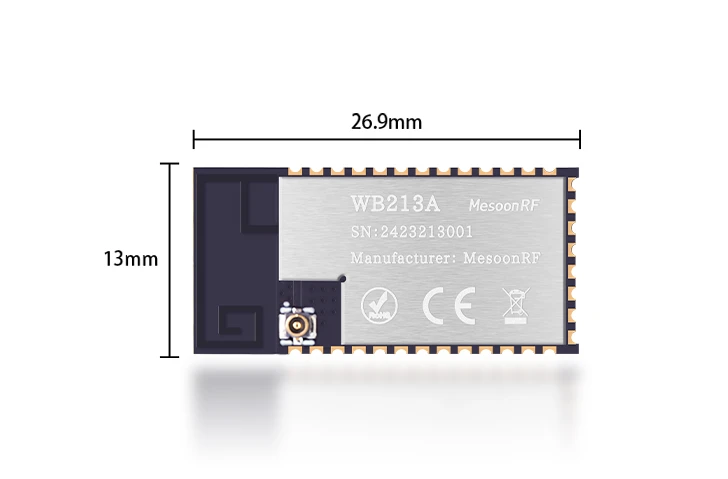

封装尺寸	26.9mm 13mm2.3mm
