BMS电池管理解决方案

　　BMS电池管理系统，主要功能是检测电动汽车动力电池的各项状态参数，包括单体电压、总电压、电流、温度等，同时通过模拟前端采集数据，进行SOC估算和电池均衡。MS-BMS解决方案是基于PowerPC架构的MPC5745R作为BCU主控、以KEAZ64作为BMU主控、以MC33664+MC33771为核心的CAN加菊花链通信采集电池信息的一套汽车级电池管理系统。两个主控上分别加入了FS6522和MCZ33903 PowerSBC芯片。能够保证系统供电以及CAN通信的稳定性。

　　MPC5745R（ASILD等级）+MC33771（ASIL C等级）组合帮助实现高安全等级设计；

　　高集成度PowerSBC芯片FS6522+MCZ33903组合；

　　高边驱动芯片MC15XS3400；

　　汽车整机绝缘监测；

　　电池总正及预充电控制；

　　各模块之间通过CAN通信、与PC上位机串口通信显示；

　　高达2MHz的菊花链差分通信设计；

　　菊花链咬尾设计；

　　功能安全设计；

　　模拟故障注入。

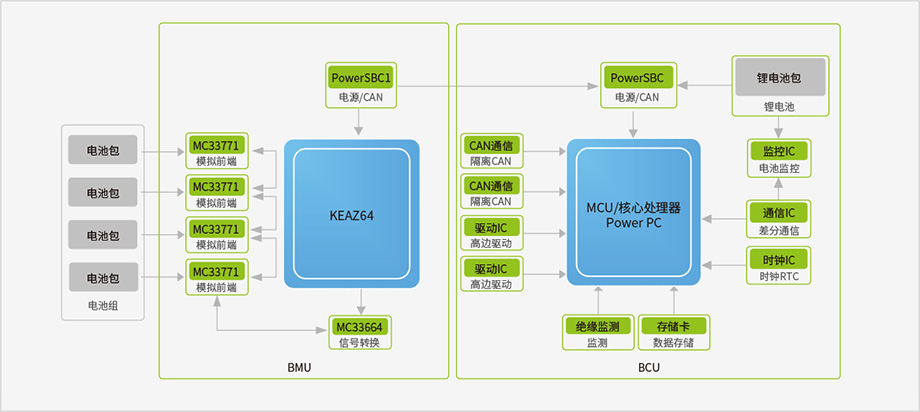

　　功能框图

　　电池监控单元使用KEAZ64配合前端模拟芯片采集电池相关信息通过CAN发送到电池控制单元，电池控制单元使用一个高性能高安全等级的MPC处理器处理电池监控单元上传的数据并根据对应的控制算法控制电池的相关行为

　　应用方向
